Chapter 8: Cluster analysis

Figure 1

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")

dis<-dist(dendat)

method<-"single"
hc1 <- hclust(dis, method=method)
method<-"average"
hc2 <- hclust(dis, method=method)
method<-"complete"
hc3 <- hclust(dis, method=method)
method<-"mcquitty"
hc4 <- hclust(dis, method=method)
method<-"centroid"
hc5 <- hclust(dis, method=method)
method<-"ward"
hc6 <- hclust(dis, method=method)

# frame 1
   plot(hc1, hang = -1,xlab="",ylab="",labels=FALSE,main="",sub="")

# frame 2
   plot(hc2, hang = -1,xlab="",ylab="",labels=FALSE,main="",sub="")

# frame 3
   plot(hc3, hang = -1,xlab="",ylab="",labels=FALSE,main="",sub="")

# frame 4
   plot(hc4, hang = -1,xlab="",ylab="",labels=FALSE,main="",sub="")

# frame 5
   plot(hc5, hang = -1,xlab="",ylab="",labels=FALSE,main="",sub="")

# frame 6
   plot(hc6, hang = -1,xlab="",ylab="",labels=FALSE,main="",sub="")

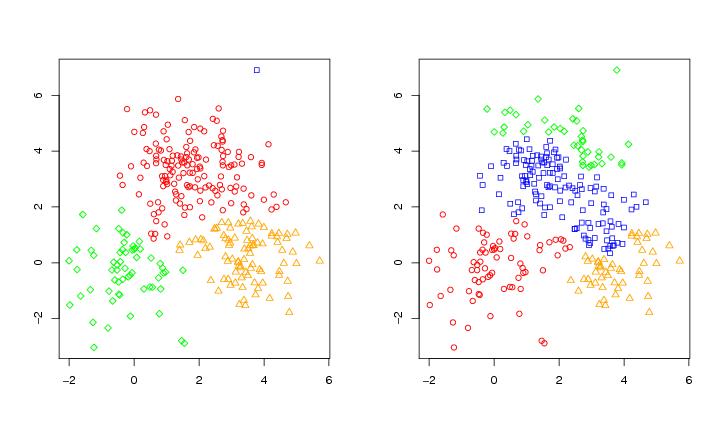

Figure 2

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")
dis<-dist(dendat)

method<-"average"
hc2 <- hclust(dis, method=method)
tr2<-dend2parent(hc2,dendat)
method<-"complete"
hc3 <- hclust(dis, method=method)
tr3<-dend2parent(hc3,dendat)

paletti<-c("red","blue","green",
 "orange","navy","darkgreen",
 "orchid","aquamarine","turquoise",
 "pink","violet","magenta","chocolate","cyan",
 colors()[50:657],colors()[50:657])

pchvec<-c(21:25)

# frame 1
   colothre<-3
   col<-colobary.roots(tr2$parent,tr2$level,paletti=paletti,colothre=colothre)
   pch<-colobary.roots(tr2$parent,tr2$level,paletti=pchvec,colothre=colothre)
   pch<-as.numeric(pch)
   plot(dendat,col=col[tr2$pointers],xlab="",ylab="",pch=pch[tr2$pointers])

# frame 2
   colothre<-6
   col<-colobary.roots(tr3$parent,tr3$level,paletti=paletti,colothre=colothre)
   pch<-colobary.roots(tr3$parent,tr3$level,paletti=pchvec,colothre=colothre)
   pch<-as.numeric(pch)
   plot(dendat,col=col[tr3$pointers],xlab="",ylab="",pch=pch[tr3$pointers])

Figure 3

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")
dis<-dist(dendat)

method<-"average"
hc2 <- hclust(dis, method=method)
tr2<-dend2parent(hc2,dendat)

# frame 1
   plotbary(tr2,modelabel=F,coordi=1,colometh="cluster",colothre=3)

# frame 2
   plotbary(tr2,modelabel=F,coordi=2,colometh="cluster",colothre=3)

Figure 4

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")
dis<-dist(dendat)

method<-"complete"
hc3 <- hclust(dis, method=method)
tr3<-dend2parent(hc3,dendat)

# frame 1
   plotbary(tr3,modelabel=FALSE,coordi=1,colometh="cluster",colothre=6)

# frame 2
   plotbary(tr3,modelabel=FALSE,coordi=2,colometh="cluster",colothre=6)

Figure 5

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")

algo<-"average"
k<-4
levelmethod<-"center"
range<-"local"

paletti<-c("orange","red","green","blue")

# frame 1
  paraclus(dendat,algo=algo,k=k,paletti=paletti,
  range=range,levelmethod=levelmethod,terminal=FALSE,coordi=1)

# frame 2
  paraclus(dendat,algo=algo,k=k,method=method,paletti=paletti,
  range=range,levelmethod=levelmethod,terminal=FALSE,coordi=2)

Figure 6

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")

algo<-"complete"         #"hclust"   #"kmeans"
k<-4
levelmethod<-"center"    #"random"
range<-"local"           #"other"

paletti<-c("green","orange","blue","red")

# frame 1
  paraclus(dendat,algo=algo,k=k,method=method,scatter=FALSE,paletti=paletti,
  range=range,levelmethod=levelmethod,terminal=FALSE,coordi=1)

# frame 2
  paraclus(dendat,algo=algo,k=k,method=method,scatter=FALSE,paletti=paletti,
  range=range,levelmethod=levelmethod,terminal=FALSE,coordi=2)

Figure 7

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")

dis<-dist(dendat)

method<-"average"
hc2 <- hclust(dis, method=method)

method<-"complete"
hc3 <- hclust(dis, method=method)

# frame 1
  luokat=cutree(hc2,k=4)
  pale<-c("red","orange","green","blue")
  col<-pale[luokat]
  permu<-order(luokat)
  graph.matrix(dendat,permu=permu,col=col,ystart=-10)

# frame 2
  luokat=cutree(hc3,k=4)
  pale<-c("green","orange","blue","red")
  col<-pale[luokat]
  permu<-order(luokat)
  graph.matrix(dendat,permu=permu,col=col,ystart=-10)

Figure 8

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")

k<-4
startind<-c(1:k)
starters<-dendat[startind,]
cl<-kmeans(dendat,k,centers=starters)
ct<-cl$cluster

algo<-"kmeans"          #"hclust"
levelmethod<-"center"   #"random"
range<-"local"          #"other"

pchvec<-c(21:25)

# frame 1
  plot(dendat,col=ct,xlab="",ylab="",pch=pchvec[ct])

# frame 2
  paraclus(dendat,algo=algo,k=k,
  range=range,levelmethod=levelmethod,terminal=FALSE,coordi=1)

# frame 3
  paraclus(dendat,algo=algo,k=k,method=method,
  range=range,levelmethod=levelmethod,terminal=FALSE,coordi=2)

Figure 9

siemen<-5
n<-300
dendat<-sim.data(n=n,seed=siemen,type="mulmod")

# frames 1-4
for (i in 2:5){
   k<-i
   starters<-dendat[c(1:k),]
   cl<-kmeans(dendat,k,centers=starters)
   luokat<-cl$cluster
   permu<-order(luokat)
   graph.matrix(dendat,permu=permu,col=luokat,ystart=-10)
}

# frames 5-8
for (i in 6:9){
   k<-i
   starters<-dendat[c(1:k),]
   cl<-kmeans(dendat,k,centers=starters)
   luokat<-cl$cluster
   permu<-order(luokat)
   graph.matrix(dendat,permu=permu,col=luokat,ystart=-10)
}

Figure 10

n<-700
dendat<-sim.data(n=n,type="nested",seed=1)

N<-c(40,40)
pcf<-sim.data(N=N,type="nested")
dp<-draw.pcf(pcf,pnum=N)

# frame 1
  plot(dendat,xlab="",ylab="")

# frame 2
  contour(dp$x,dp$y,dp$z,drawlabels=FALSE,nlevels=20)

Figure 11

n<-700
dendat<-sim.data(n=n,type="nested",seed=1)

N<-c(64,64)
kernel<-"epane"
ke<-pcf.kern(dendat,h=1,N=N,kernel=kernel)

dp<-draw.pcf(ke,pnum=N)

lst<-leafsfirst(ke)
lst2<-treedisc(lst,ke,ngrid=100)

col<-colobary(lst$parent,paletti=seq(1:2000))
kaanto<-lst$infopointer
for (i in 1:length(kaanto)) kaanto[lst$infopointer[i]]<-i

  mat<-matrix(c(1:2),1,2)
  layout(mat,widths=c(2,1))

# frame 1
  plotvolu(lst2,colo=TRUE,paletti=seq(1:2000))

# frame 2
  draw.levset(ke,propor=0,col=col[kaanto])

Figure 12

N<-c(32,32)
eg<-sim.mulmod(N=N)
lf<-leafsfirst(eg)
ngrid<-4
lf.redu<-treedisc(lf,eg,ngrid=ngrid)
lf.plot<-lf.redu
lf.plot$level<-c(0,1,1,1,2,2,,3)

stepsi<-lf$maxdis/(ngrid+1)
rad<-seq(stepsi,lf$maxdis-stepsi,stepsi)
roundrad<-round(rad,digits=3)
dm<-draw.pcf(eg)

d<-2
n<-6
dendat<-matrix(0,n,d)
dendat[1,]<-c(0.2,1.5)
dendat[2,]<-c(1.5,1.3)
dendat[3,]<-c(0,0)
dendat[4,]<-c(2.6,0)
dendat[5,]<-c(1.5,2.3)
dendat[6,]<-c(2,3.3)

xala<--1.5
xyla<-5
yala<--1.5
yyla<-5.3

# frame 1
  plot(dendat,xlab="",ylab="",xlim=c(xala,xyla),ylim=c(yala,yyla))

# frame 2
  plot(dendat,xlab="",ylab="",xlim=c(xala,xyla),ylim=c(yala,yyla))
  contour(dm$x,dm$y,dm$z,levels=roundrad,add=TRUE,
  col=c("red","red","black","red"),lwd=c(3,3,1,3))

# frame 3
  plot(dendat,xlab="",ylab="",xlim=c(xala,xyla),ylim=c(yala,yyla))
  arrows(dendat[1,1],dendat[1,2],dendat[2,1],dendat[2,2],length=0.15)
  arrows(dendat[2,1],dendat[2,2],dendat[3,1],dendat[3,2],length=0.15)
  arrows(dendat[2,1],dendat[2,2],dendat[4,1],dendat[4,2],length=0.15)
  arrows(dendat[2,1],dendat[2,2],dendat[5,1],dendat[5,2],length=0.15)
  arrows(dendat[5,1],dendat[5,2],dendat[6,1],dendat[6,2],length=0.15)

Figure 13

n<-700
dendat<-sim.data(n=n,type="nested",seed=1)

N<-c(64,64)
kernel<-"epane"
ke<-pcf.kern(dendat,h=1,N=N,kernel=kernel)

dp<-draw.pcf(ke,pnum=N)

lst<-leafsfirst(ke)

lt<-liketree(dendat,ke,lst)

# frame 1
   plotbary(lt,paletti=seq(1:2000),coordi=1) #,lines=FALSE)

# frame 2
   plotbary(lt,paletti=seq(1:2000),coordi=2)

# frame 3
   paletti<-seq(1:2000)
   col<-colobary(lt$parent,paletti)
   pchvec=c(19,24,25,20,21,22,23)
   plot(lt$dendat,col=col,pch=pchvec[col])

Figure 14

n<-1000
dendat<-sim.data(n=n,type="cross",seed=1)
rho<-0.65
tt<-leafsfirst(dendat=dendat,rho=rho)
colo<-tree.segme(tt,paletti=seq(1,1000))

# frame 1
    pchvec<-c(19:25)
    plot(dendat,col=colo,pch=pchvec[colo],xlab="",ylab="")

# frame 2
    graph.matrix(dendat,tt=tt,ystart=-25,shift=0.5)

Figure 15

n<-1000
dendat<-sim.data(n=n,type="cross",seed=1)
rho<-0.65
tt<-leafsfirst(dendat=dendat,rho=rho)
colo<-tree.segme(tt)

# frame 1
  paracoor(dendat)

# frame 2
  paracoor(dendat,paletti=colo)
